電動汽車充電的未來：高壓充電樁絕緣散熱解決方案

高壓充電樁的絕緣散熱解決方案并非只是晦澀的工程術語——它是確保充電平穩快速的關鍵所在，避免了充電樁過熱熔毀的災難。隨著充電功率飆升至 350kW 甚至更高，充電樁的熱量積聚速度堪比高峰時段 I高速公路上的擁堵。一旦絕緣和熱控制出現問題，組件就會過熱，停機時間激增，最終導致用戶流失。

國際能源署發布的《 2024年全球電動汽車展望》指出，到2030年，全球公共充電樁數量必須增加到1700萬個。“可靠性對于用戶信心至關重要。”

買家們感受到了這種壓力。過熱的電纜、過載的MOSFET、以及侵蝕利潤的返工。巧妙的絕緣和散熱設計能夠確保電力流暢傳輸，保障利潤不受影響。

為什么高壓充電樁容易過熱？

大功率電動汽車充電站外觀看似平靜，但內部卻會迅速積聚熱量。如果高壓充電樁的絕緣散熱方案不夠完善，尤其是在長時間充電和峰值電流負載的情況下，很容易導致內部元件溫度超出安全極限。

散熱不足時，問題往往從小處開始，然后迅速蔓延。例如散熱器設計表面積不足以滿足350-480kW輸出功率的要求，當內部流體分布不均勻時，蒸汽室性能會下降。從高壓充電樁絕緣熱解決方案的系統角度來看，風險會不斷累積，例如基準溫度上升，IGBT 熱量積累等風險。

高開關速度對半導體器件提出了更高的要求。在緊湊的功率電子器件艙內，結溫會迅速升高。隨著過熱現象的加劇，設備可靠性急劇下降。國際能源署在其《2024年全球電動汽車展望》中指出，快速充電基礎設施必須改進熱控制，才能在不降低可靠性的前提下，維持超快速充電的增長。

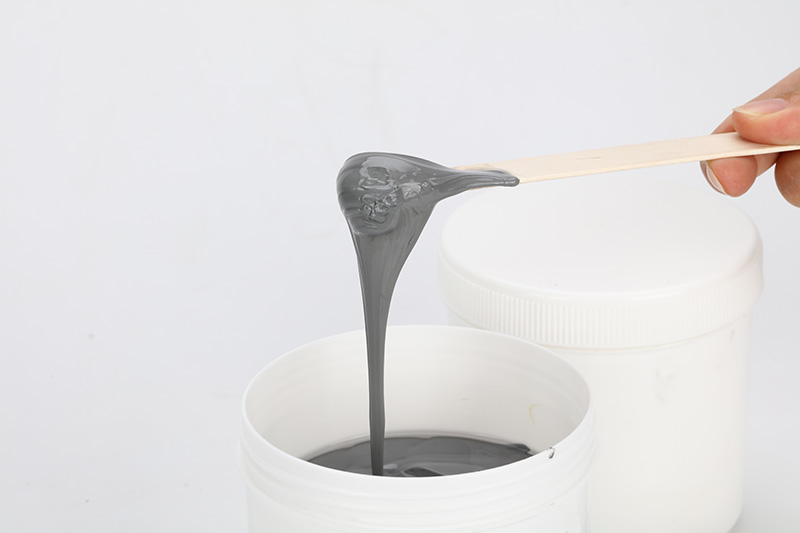

導熱硅脂涂抹不均勻。微小的空氣縫隙，就這么簡單。 環氧樹脂絕緣層上不均勻的導熱界面材料會阻礙金屬芯PCB向散熱器的熱傳遞。如果硅脂太稠，熱量會被困住，太薄，隔熱性能會受到影響。 充電樁隔熱解決方案的關鍵風險在于表面處理以及導熱硅脂涂抹。

另外，過載電纜也會引起過熱。高峰時段，當載流能力超出負荷時，電阻會增大。端子處輕微氧化也會導致接觸電阻急劇上升，導致熱量集中在終端塊、電纜接頭、壓接點。在可靠的高壓充電堆絕緣散熱解決方案下，電纜布線、連接器鍍層和絕緣間距被設計成一個邏輯鏈，將高壓連接器屏蔽與可控散熱路徑相結合，在局部過熱導致故障報警之前就將其消除。

簡而言之，過熱很少是由一次劇烈的故障引起的。通常是高壓充電樁系統內部的小熱缺陷不斷累積，直到充電樁溫度過高而無法控制。

電動汽車充電基礎設施中的熱管理系統

大功率電動汽車充電樁運行過程中會產生大量熱量，這是不爭的事實。一種智能高壓充電樁絕緣散熱解決方案能夠有效控制熱量，同時保護充電樁內部所有帶電部件。

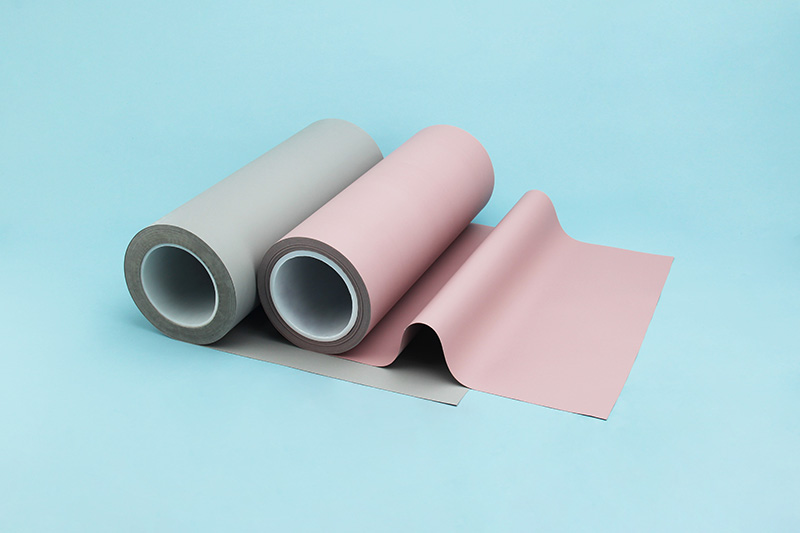

高壓充電樁隔熱解決方案中，絕緣層絕非單層結構。它采用智能堆疊式設計，能夠承受高壓、電壓尖峰和長時間充電。陶瓷基板在浪涌電壓下具有高介電強度，聚酰亞胺薄膜用于母線和變壓器繞組的柔性包覆層，可吸收振動和熱循環，共同支持高頻變壓器安全。

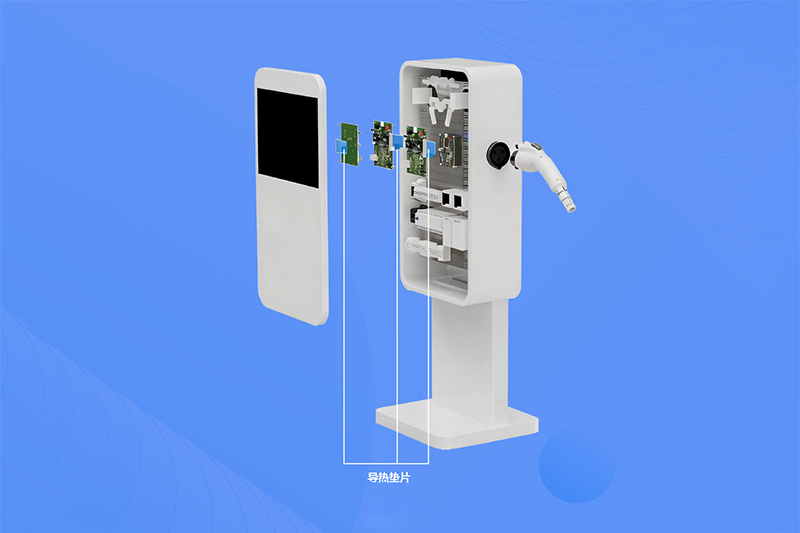

導熱墊與熱管和冷卻風扇耦合。電源模塊周圍會迅速積聚熱量。合適的高壓充電樁絕緣散熱解決方案可以有效控制熱量，避免造成停機。導熱墊用作導熱界面材料，填充IGBT模塊和熱管底座之間的微小氣隙。它能緊密貼合，不會產生任何問題。熱管隨后將熱能傳遞到散熱鰭片組，散熱風扇將空氣吹過鰭片表面進行主動散熱。在許多快速充電柜中，這種組合可以改善電容器和電感器周圍的散熱，這些元件通常運行溫度最高。

液冷板與密封電纜接頭配合使用。當空氣冷卻不足以滿足需求時，液體冷卻就派上了用場。液冷板直接安裝在IGBT模塊下方，以實現高效的熱傳遞，冷卻液通道循環流體，在高損耗區域?qū)崿F(xiàn)連續液體冷卻。密封電纜接頭可固定高壓連接器，保持環境密封并增強電纜絕緣。這種設計確保高壓充電樁的絕緣和散熱系統即使在超高速充電過程中也能安全運行。

充電樁熱系統中的空氣冷卻與液體冷卻

高功率電動汽車充電站正在迅速升溫。選擇合適的高壓充電樁熱解決方案，直接關系到安全性、效率和長期穩定性。讓我們以務實、簡潔的方式，深入剖析空氣和液體的散熱路徑。

對于許多運營商而言，基于空氣的高壓充電樁絕緣熱解決方案既實用又經濟。它主要依靠風扇系統，控制流經電源模塊的氣流，支持穩定的溫度控制。在高壓充電樁熱裝置中，穩定的氣流可以減少母線和控制板周圍的熱點，合理的管道設計可使保溫材料保持在額定限值內。

當功率升高，SiC 器件產生更高的熱通量時，采用液態高壓充電絕緣散熱解決方案就成了明智之舉。閉式冷卻液回路由精密泵驅動，通過密封管道輸送，將熱量傳遞給散熱器，借助緊湊型熱交換器，降低內部空氣溫度可減輕散熱層的壓力。

關于高壓充電樁絕緣熱解決方案的常見問題解答

高壓充電樁絕緣熱解決方案中過熱的原因是什么？

1）功率半導體應力

· SiC MOSFET 和 GaN HEMT 在高頻下開關；結溫上升迅速。

·如果氣流受阻，與緩沖電容器配對的IGBT模塊可能會積聚熱量。

2）熱路徑缺陷

·導熱硅脂涂抹不均或?qū)釅|老化會導致空氣間隙。

·散熱器與均熱板之間的粘合不良會增加電阻。

3）連接熱點

·高壓連接器松動或電源線過載。

·氧化端子塊導致局部電阻增大。

當環氧樹脂或聚酰亞胺薄膜等絕緣材料開始變色時，警告就已經發出了。

為什么高功率充電柜的絕緣設計至關重要？

在一個緊湊的機柜內，電壓和熱量都在爭奪空間。精心設計的隔熱層可以有效控制這兩者。

電阻層

·用于高頻變壓器附近介電強度的陶瓷基板

·功率二極管和晶閘管下方的云母片

·玻璃纖維增強聚合物，用于增強結構剛性

熱傳遞層

石墨片橫向擴散熱量

·相變材料在循環過程中保持緊密接觸

均衡的結構設計可保護FR-4 PCB或金屬芯PCB的線路免受損壞，同時引導熱量流向熱管或液冷板。其結果是：輸出穩定，而非逐漸失效。

如何在日常運行中提高長期可靠性？

可靠性源于嚴謹?shù)募?xì)節：

① 在易受熱循環影響的區域，選擇硅凝膠代替硬質環氧樹脂。

② 在大電流功率電感器和共模扼流圈附近使用陶瓷PCB。

③ 密封電纜接頭入口，防止電解電容器端子附近受潮。

④ 在金屬芯PCB上靠近超級電容器組的位置嵌入傳感器，以便及早發出過熱警報。

充電樁和其他機器一樣會老化。良好的絕緣、整潔的信號線纜布線以及一致的散熱界面可以防止微小的熱量火花演變成不易察覺的結構損壞。
