利用背膠導熱絕緣墊優化熱傳遞

利用背膠導熱絕緣墊優化熱傳遞

在在電子產品的裝配線上，有一類操作看似簡單，卻最容易出問題——貼導熱材料。

工人要把一片軟軟的材料，準確地放在芯片和散熱器之間。位置偏了要重貼，起泡了要返工，撕保護膜時材料變形了只能報廢。如果材料本身不帶背膠，還得額外涂膠、等待固化，工序又多了一道。

這些“小麻煩”累積起來，就是產線效率的損耗、良率的波動、成本的上升。

而有一種材料設計，正是為了把這些“小麻煩”降到最低——背膠導熱絕緣墊。它把導熱、絕緣、粘接三個功能集成在一片材料里，撕膜、貼裝、壓實，三步完成。對于批量生產來說，這種“省心”本身就是價值。

可背膠導熱絕緣墊的核心三個功能

背膠導熱絕緣墊的結構并不復雜，但它把三個關鍵功能融合在了一起。

導熱是它的首要任務。材料內部由聚合物基體和陶瓷填料復合而成，基體提供柔韌性和絕緣性，填料則構建導熱網絡。熱量從芯片出發，沿著填料顆粒形成的通路快速傳導到散熱器，避免局部過熱。

絕緣是它的安全保障。與石墨、金屬等導熱材料不同，背膠導熱絕緣墊的基體和填料都是電絕緣材料。即使在高電壓環境下，它也能可靠地隔離電路，防止漏電流和擊穿風險。

背膠是它的“安裝加速器”。材料自帶粘合層，貼裝時只需撕下保護膜，對準位置壓合即可。無需額外涂膠，無需等待固化，沒有膠水溢出的煩惱。背膠的粘附力經過精確設計——既要保證長期使用中不脫落，又要允許返工時相對干凈地移除。

這三者的結合，讓背膠導熱絕緣墊成為批量生產場景下非常實用的選擇。

硅膠背膠 vs 丙烯酸背膠：怎么選？

背膠的選擇，直接關系到材料在長期使用中的可靠性。目前主流的背膠體系有兩種：硅膠系和丙烯酸系。

硅膠背膠的優勢在于耐溫性能。它可以在高達200°C的環境中長期穩定工作，且在反復熱循環中保持粘附力不衰減。這對于逆變器、快充模塊、汽車電子等高功率場景尤為重要。硅膠的柔韌性也更好，能夠適應熱膨脹帶來的尺寸變化，減少界面應力。

丙烯酸背膠的優勢在于成本和初粘力。它的工作溫度范圍通常在120°C到150°C之間，足以覆蓋大多數消費電子和工業控制場景。丙烯酸的初始剝離強度更高，貼裝后能夠快速定位，適合自動化產線的高速裝配。

選擇哪種背膠，取決于具體的應用場景：

高功率、高溫、長期運行 → 硅膠背膠

中低功率、消費電子、成本敏感 → 丙烯酸背膠

成熟的供應商通常兩種體系都能提供，并根據客戶的實際需求進行推薦和優化。

四步安裝法：讓背膠材料“貼”得穩

背膠導熱絕緣墊雖然安裝簡單，但細節決定成敗。以下四個步驟，可以讓貼裝效果更加可靠。

第一步：表面處理。背膠的粘附效果，很大程度上取決于被貼表面的狀態。貼裝前，需要用異丙醇等清潔劑去除芯片和散熱器表面的油污、灰塵、氧化層。如果表面有殘留的助焊劑或防銹油，背膠的粘附力會大打折扣。同時要檢查表面的平整度。如果芯片表面有凸起的焊點或毛刺，需要先處理平整，否則背膠無法充分貼合，會留下空氣間隙，影響導熱效果。

第二步：定位對齊。背膠導熱絕緣墊的貼裝位置，需要精確對齊熱源中心。如果偏位，部分芯片區域可能得不到有效覆蓋，形成局部熱點。對于異形墊片，建議先進行“干試”——不撕背膠保護膜，將墊片放在預定位置，確認尺寸是否匹配、避讓孔是否對位。確認無誤后，再撕膜貼裝。

撕膜時要注意：緩慢、均勻地撕下保護膜，避免一次性猛拉導致墊片拉伸變形。對于大尺寸墊片，可以邊撕邊貼，減少氣泡產生。

第三步：均勻施壓。貼裝后，需要對墊片施加均勻的壓力，確保背膠充分浸潤被貼表面，同時排出空氣間隙。壓力的控制很重要。壓力不足，背膠無法充分接觸，粘附力不夠；壓力過大，可能將墊片壓得太薄，影響厚度方向的導熱性能，甚至損傷芯片。

對于大面積散熱器，建議采用對角線順序逐步擰緊螺絲，確保壓力分布均勻。對于自動化產線，可以使用壓力控制的貼裝設備，精確控制壓合力和時間。

第四步：固化與驗證。背膠的最終粘附力需要在一定的固化時間后才能達到。雖然貼裝后已經可以繼續裝配，但建議在完全固化前避免劇烈振動或受力。

安裝完成后，需要進行性能驗證。可以通過熱成像儀觀察溫度分布，確認沒有異常熱點；也可以通過熱電偶測量芯片結溫，與設計值對比。對于大批量生產，建議建立抽檢機制，定期驗證貼裝質量。

批量采購的成本考量

當背膠導熱絕緣墊進入批量采購階段，成本就不再只是單價的問題，而是需要從多個維度綜合評估。

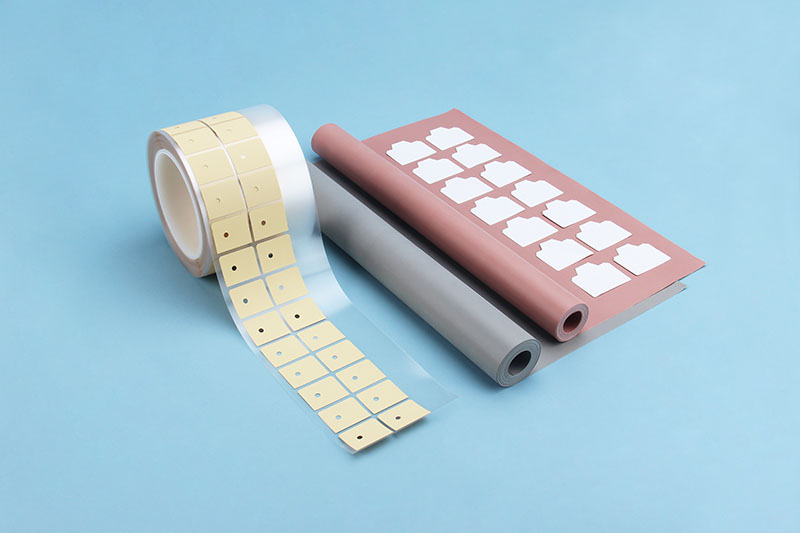

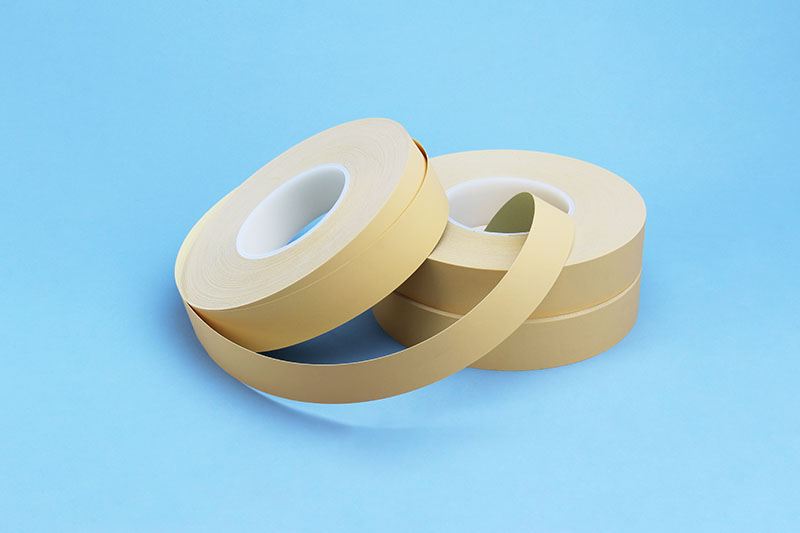

材料形態直接影響成本和效率。預切片適合小批量、手工裝配，但材料利用率較低；卷料適合自動化生產線，可以減少換料頻率和物料浪費；模切件雖然需要前期模具投入，但在大批量下，單片成本可以做到最低，且尺寸精度最高。

填料配比也會影響成本。導熱系數要求越高，所需的陶瓷填料比例越大，材料成本相應上升。在選型時，需要評估導熱性能的“邊際收益”——從3.0提升到4.0 W/m·K，成本可能增加不少，但實際散熱效果的提升是否值得這個投入？這需要結合具體的熱仿真和測試來判斷。

采購規模是影響價格的另一個關鍵因素。對于大批量項目，可以考慮與供應商簽訂長期協議，鎖定年度用量和價格，爭取更優的單價和優先供應權。同時，將多個產品線的需求合并采購，也有助于提升議價能力。

常見問題速覽

問：背膠導熱絕緣墊和普通導熱墊片有什么區別？

普通導熱墊片通常不帶背膠，需要額外使用導熱硅脂或機械固定來保持接觸。背膠導熱絕緣墊自帶粘合層，貼裝后即可固定，無需額外的固定結構，裝配更簡單、更可靠。

問：背膠會不會影響導熱效果？

背膠層本身也有一定的導熱能力，設計合理的背膠導熱絕緣墊，背膠層的熱阻被控制在很低的水平，對整個導熱路徑的影響可以忽略不計。更重要的是，背膠帶來的緊密貼合，減少了空氣間隙，反而改善了整體導熱效果。

問：背膠導熱絕緣墊可以返工嗎？

可以。設計良好的背膠能夠在適當的溫度和力度下相對干凈地移除。但需要注意的是，移除后的墊片不建議重復使用，因為背膠的粘附力已經下降。返工時，應清理殘留膠跡，重新貼裝新的墊片。

問：如何判斷背膠的粘附力是否足夠？

可以通過剝離強度測試來量化評估。標準的測試方法是將貼裝好的樣品按一定角度和速度剝離，記錄剝離力。同時，熱循環老化后的剝離強度保留率，也是評估長期可靠性的重要指標。成熟的供應商會提供這些測試數據作為參考。

背膠導熱絕緣墊的價值，不在于它有多“高科技”，而在于它讓“熱管理”這件事變得更簡單、更可靠。在電子產品越來越緊湊、生產節奏越來越快的今天，這種“省心”的設計思路，本身就是一種工程智慧。選對了背膠導熱絕緣墊，不僅是在控制溫度，更是在為整條產線減負、為產品可靠性加分。
