如何對導熱絕緣材料進行失效分析

導熱絕緣材料失效分析

在高功率電子設備中，導熱絕緣材料扮演著一個默默無聞卻至關重要的角色。它既要將熱量從芯片快速傳導到散熱器，又要可靠地隔絕高壓電流。當這片材料出現問題時，往往不是“轟然倒塌”，而是像一聲細微的嘆息——導熱系數緩慢下降、介電強度悄然衰減、邊緣出現肉眼難辨的微裂紋。等到設備故障爆發，可能已經過去了數月甚至數年。

失效分析，正是為了捕捉這些“無聲的裂縫”而存在的。它不是事后追責的“驗尸報告”，而是一套系統的方法論，幫助工程團隊在材料失效的早期發現端倪，追溯根本原因，并最終阻斷同類問題的再次發生。本文將從實戰角度，介紹導熱絕緣材料失效分析的核心步驟、關鍵設備、常見失效模式以及如何將分析結果轉化為供應鏈和設計的改進措施。

一、為什么失效分析是供應鏈與設計的“免疫系統”

許多采購和工程人員只有在批量故障發生后才會想到失效分析。但實際上，定期的失效分析更像一套免疫系統——它能夠在問題蔓延之前，識別出材料配方、生產工藝或設計匹配上的薄弱環節。

一份完整的失效分析報告，可以回答以下問題：材料是在熱老化后導熱系數衰減過快，還是在濕熱環境下介電強度下降？是安裝時的機械應力導致分層，還是原材料批次中填料分散不均造成了局部擊穿？這些答案直接指導著供應商篩選、來料檢驗標準的制定，以及設計余量的調整。

更重要的是，失效分析的結果可以與壽命測試數據相互印證。如果加速老化測試顯示某款材料在1000小時后性能仍滿足要求，但實際應用中卻出現早期失效，那么失效分析就能幫助找出是測試條件與現場工況的差異，還是安裝工藝的偏差。

二、失效分析的五步法

一個完整的導熱絕緣材料失效分析流程，通常包括五個循序漸進的步驟。

第一步：梳理材料規格與初始性能

在分析失效原因之前，首先需要確認材料的原始規格是否與應用需求匹配。這一步包括：查閱供應商提供的導熱系數、介電強度、阻燃等級、吸濕率等關鍵參數；測量未使用過的同批次留樣，建立基線數據；核對設計文件中的厚度、硬度、尺寸公差要求。

很多失效案例的根源，其實是最初的選型就存在偏差——比如將工作電壓1200V的系統配上了介電強度僅6kV/mm的材料，或者在需要高柔性的曲面貼合中選用了剛性過大的片材。通過規格梳理，可以快速排除“先天不匹配”的可能性。

第二步：加速老化與熱應力暴露

為了模擬材料在數月或數年內的退化過程，需要在實驗室中進行加速老化。常見的應力包括：高溫存儲（如125°C或150°C，持續500-2000小時）、溫濕度循環（如-40°C到125°C，每分鐘10°C以上的冷熱沖擊）、高溫高濕（85°C/85%相對濕度）。

老化后，再次測量導熱系數、介電強度、重量變化、外觀等指標。如果導熱系數下降超過15%，或者介電強度低于安全閾值的1.5倍，說明材料在該應力下存在退化風險。值得注意的是，某些材料在單一熱老化下表現穩定，但加入濕度后性能急劇惡化——這提示了材料對潮濕環境的敏感性。

第三步：介電測試定位電氣失效路徑

對于以絕緣為主要功能的材料，介電性能的衰減是最危險的信號。在失效分析中，通常采用以下測試：逐步升壓法，記錄擊穿電壓并計算介電強度；絕緣電阻測試，評估材料在高壓下的漏電流；局部放電檢測，捕捉微小放電的起始電壓和幅值。

擊穿后的樣品，其擊穿點的形貌可以提供重要線索——如果擊穿孔邊緣整齊、無碳化痕跡，可能是材料內部存在氣泡或雜質導致的早期擊穿；如果擊穿孔周圍有明顯的燒焦和碳化痕跡，說明經歷了較長時間的電弧跟蹤。結合顯微鏡觀察，可以判斷是材料本身的缺陷還是外部污染所致。

第四步：顯微鏡分析尋找結構缺陷

熱、電應力造成的損傷，往往在微觀層面率先顯現。常用的顯微分析手段包括：光學顯微鏡觀察表面是否有裂紋、氣泡、分層；掃描電子顯微鏡（SEM）觀察斷口形貌和填料分布；能譜分析（EDS）檢測異常元素，如腐蝕產物或污染物。

典型的結構缺陷有：內部氣孔（在固化過程中未排出的空氣）、填料團聚（導致局部導熱不均或絕緣薄弱點）、層間分層（通常由熱應力或吸濕膨脹引起）、邊緣微裂紋（沖切或裝配時產生）。這些缺陷在出廠時可能已經存在，但在老化過程中逐漸擴展，最終引發失效。

第五步：機械與振動驗證

絕緣導熱片在實際設備中要承受裝配壓力、運輸振動、熱脹冷縮等機械應力。失效分析中，需要評估：壓縮永久變形率（在額定壓力下長期壓縮后的厚度恢復能力）、拉伸強度和斷裂伸長率（反映材料的韌性）、以及振動前后的介電強度變化。

如果一個樣品在電氣測試中失效，但顯微鏡下沒有發現明顯缺陷，可能原因就是機械應力導致接觸界面分離，而非材料本體破壞。這種情況下，需要調整散熱器的安裝扭矩或增加緩沖結構。

三、失效分析所需的關鍵設備

要完成上述分析，實驗室需要配備以下幾類核心設備：

熱成像儀用于快速定位工作中的熱點。一個正常的絕緣導熱片，其表面溫度分布應當均勻；如果出現局部高溫尖峰，往往意味著該區域?qū)岵涣蓟蛴袣庀丁岢上襁€可以輔助判斷導熱系數的相對變化——在相同發熱功率下，表面溫度越高的區域，導熱路徑的熱阻越大。

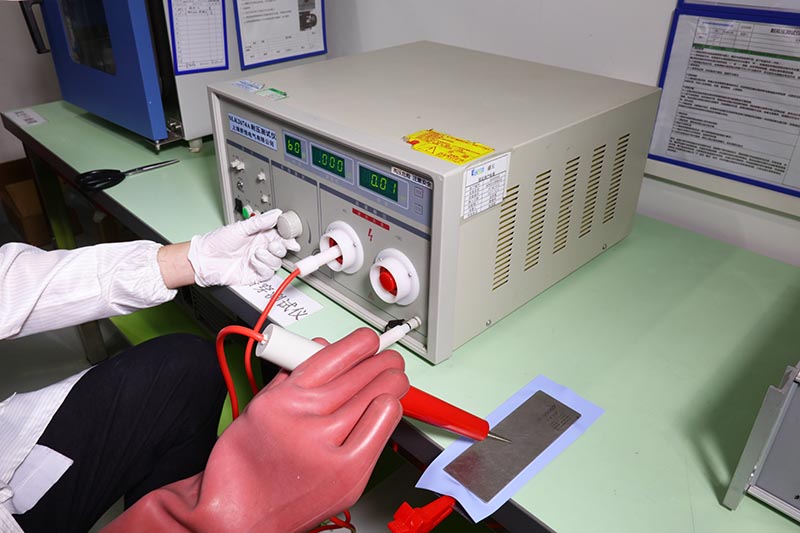

介電測試系統包括可編程高壓源、電極夾具和漏電流檢測模塊。需要能夠輸出0-10kV甚至更高的電壓，并支持多種升壓速率（如0.5kV/s、1.0kV/s）。對于薄型材料（<0.5mm），測試時要注意避免邊緣閃絡，通常采用油浴或屏蔽電極。

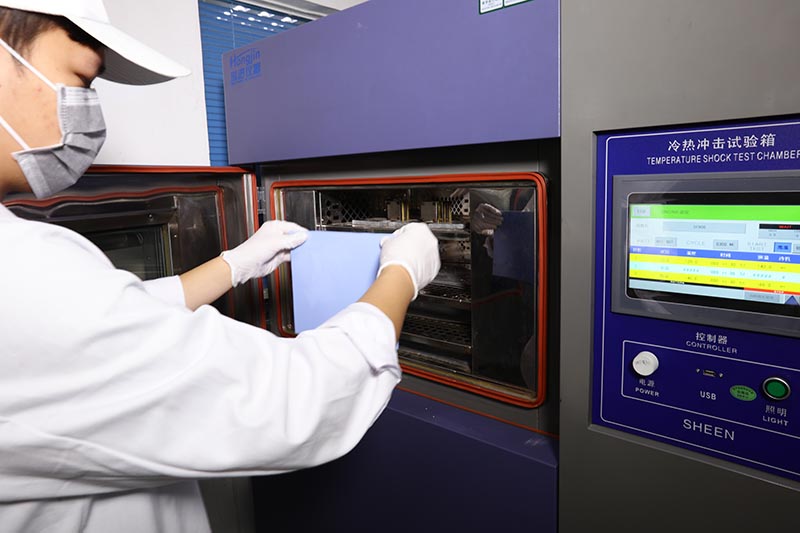

環境試驗箱能夠獨立控制溫度和濕度，并支持快速溫變。推薦具備-40°C到150°C的范圍，以及20%到95%的相對濕度控制能力。對于溫度循環測試，升降溫速率最好能達到5-10°C/min以上。

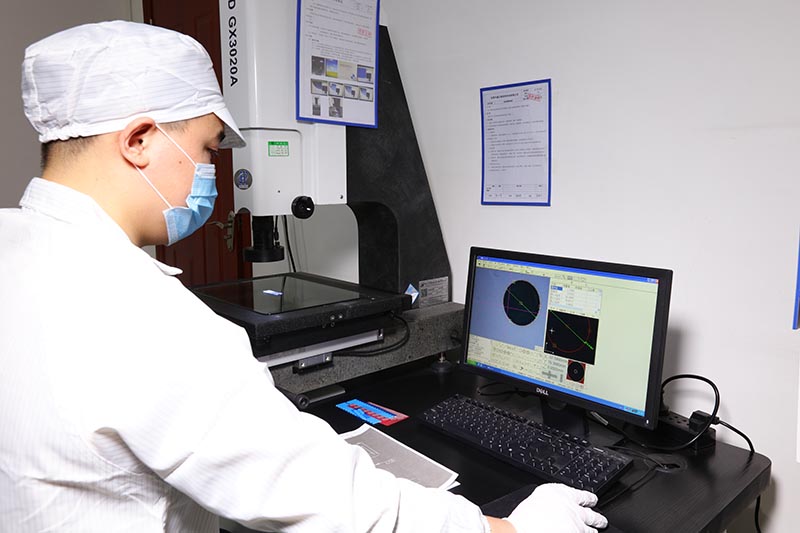

顯微鏡及圖像分析系統包括體視顯微鏡（放大倍數10-100倍）用于表面觀察，以及金相顯微鏡或SEM用于更高倍率的斷面分析。配合圖像測量軟件，可以統計氣孔的尺寸和分布密度。

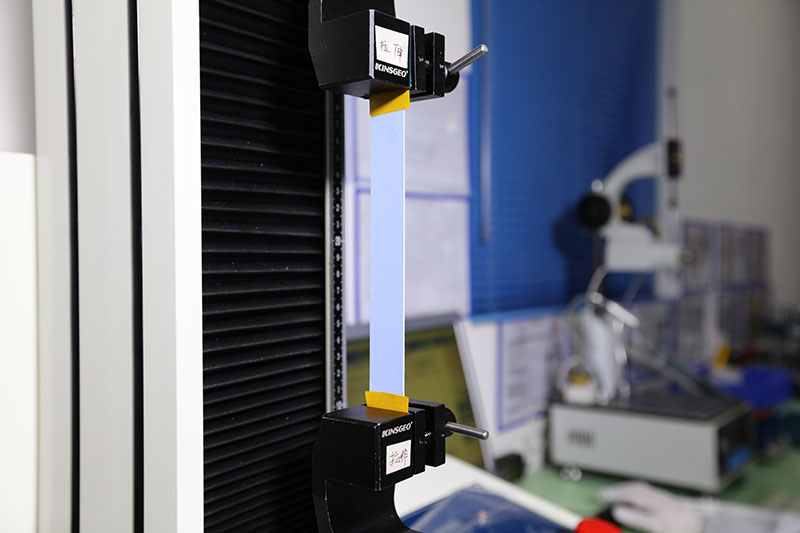

機械測試機用于拉伸、壓縮和剝離測試，精度要求0.5級或更高。對于軟質導熱片，建議使用非接觸式引伸計，避免夾持力導致樣品變形。

四、如何區分機械失效與熱失效

在實際失效案例中，機械應力和熱應力往往同時存在，但主導因素不同，解決路徑也截然不同。

機械失效的典型特征包括：裂紋沿應力集中方向（如邊緣、螺絲孔附近）擴展；斷面呈現纖維拉出或撕裂痕跡；材料厚度在受壓區域明顯減薄且無法回彈。常見原因有：安裝扭矩過大、散熱器平面度差、振動導致材料蠕動。

熱失效的典型特征包括：材料顏色變深（氧化）、表面龜裂（熱沖擊）、導熱系數階梯式下降、介電強度隨老化時間線性衰減。常見原因有：長期超過額定溫度、散熱風道堵塞、熱源與散熱器之間的熱膨脹不匹配。

通過對比失效樣品的表面形貌、斷口特征以及老化前后的性能變化曲線，通常可以判斷出主導因素。如果兩者并存，則需要分別評估各自貢獻度。

五、從失效分析到預防措施

失效分析的最終目的不是寫一份報告存檔，而是推動實際的改進。根據分析結論，可以采取以下預防措施：

如果是材料本身的問題（如填料分散不均、批次波動大）：更換供應商或提高來料檢驗標準，增加每批次的介電強度和導熱系數抽檢頻率。

如果是設計匹配問題（如厚度選擇不當、介電強度余量不足）：修改設計規范，增加安全系數，或者改用更高等級的材料。

如果是安裝工藝問題（如貼裝位置偏移、壓力不均）：優化作業指導書，增加定位治具，或者采用帶背膠的導熱片以簡化裝配。

如果是環境適應性不足（如濕熱導致吸濕后擊穿）：增加三防漆或外殼密封，或者改用吸濕率更低的材料體系。

每一次失效分析，都應該反饋到供應商審核、來料檢驗、設計評審或工藝文件中，形成閉環。只有這樣，失效分析才能真正成為產品質量的“免疫系統”。

導熱絕緣材料的失效，從來不是“意外”。它是一系列微觀缺陷在熱、電、力共同作用下逐漸演化的結果。失效分析的價值，就在于把這種隱蔽的演化過程變得可見、可測、可控。
