導熱絕緣片厚度怎么選？熱管理到安全認證的完整指南

導熱絕緣片厚度怎么選？熱管理到安全認證的完整指南

在電子產品的熱管理設計中，導熱絕緣片是一個看似不起眼卻至關重要的角色。而其中最容易讓人糾結的參數，莫過于厚度。

厚度選得不對，問題往往不會立刻暴露，而是隨著設備長期運行慢慢顯現——要么是熱量排不出去導致芯片老化加速，要么是絕緣強度不足埋下擊穿隱患。更麻煩的是，厚度還會影響裝配間隙、減振效果、阻燃等級等多個維度。因此，理解厚度背后的工程邏輯，是選對材料的第一步。

一、為什么厚度如此關鍵？

導熱絕緣片的核心功能可以概括為兩句話：把熱量導出去，把電流隔開來。而厚度，恰恰是這兩者之間的平衡點。

當厚度偏薄時，熱阻減小，熱量更容易通過，但介電強度隨之下降，材料抵抗電壓擊穿的能力減弱。同時，過薄的片材在裝配中更容易撕裂，邊緣處的絕緣性能也可能打折扣。

當厚度偏厚時，絕緣性能和機械強度都會提升，但熱阻增大，熱量排出變慢，芯片溫度升高，長期使用可能加速器件老化。

理想的厚度，是在“導熱效率”和“電氣安全”之間找到一個工程上的最佳妥協點。這需要結合熱源功率、工作電壓、裝配空間、振動條件等多個參數綜合判斷。

二、影響厚度選擇的四個核心因素

1. 材料本身的導熱系數與耐溫能力

不同材料體系的導熱系數差異很大。同樣是1毫米厚度，導熱系數為3 W/m·K的材料和6 W/m·K的材料，傳熱能力相差一倍。

高導熱材料（如氮化硼填充、石墨復合）允許使用稍厚的規格，依然保持良好的散熱表現。而普通導熱材料（如氧化鋁填充）如果導熱系數偏低，厚度就必須控制得更薄，否則熱阻會過大。

此外，材料的耐溫等級也限制著厚度選擇。在高溫環境下，某些聚合物基體可能軟化，厚度穩定性下降，此時需要選用耐溫更高的材料，或適當增加厚度以保證結構完整。

2. 厚度均勻性與加工精度

厚度不是“平均值合格”就行，而是要處處一致。如果一片導熱絕緣片存在局部偏薄或偏厚，那么薄的地方可能成為擊穿薄弱點，厚的地方則成為熱阻瓶頸。

優質的供應商能夠將厚度公差控制在±0.03毫米以內，而普通產品可能達到±0.1毫米。在大面積貼合時，這種差異會被放大，影響整個界面的接觸均勻性。

分切精度同樣重要。模切或激光切割可以保證邊緣整齊、無毛刺，減少應力集中。邊緣質量差的片材，在高壓環境下更容易發生放電。

3. 應用場景：減振、間隙填充與元件間距

不同的設備對厚度有著截然不同的需求：

· 在高振動環境中（如車載電子、工業控制），稍厚的片材（1.5毫米以上）具有更好的減振效果，能夠吸收機械沖擊，保護焊點和芯片。

· 在緊湊空間中（如智能手機、可穿戴設備），厚度必須控制在0.5毫米甚至0.3毫米以下，否則無法裝入超薄外殼。

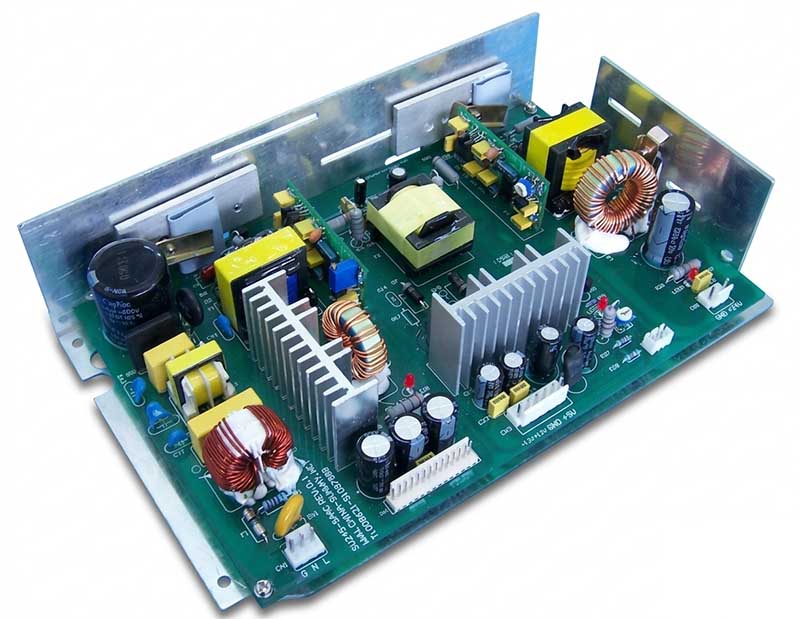

· 當需要填充較大間隙時（如電源模塊與散熱器之間的空隙），較厚的片材（2毫米以上）才能保證接觸壓力均勻，避免局部懸空。

4. 安全認證對厚度的隱含要求

UL認證不僅測試材料的阻燃等級，還要求在特定厚度下保持阻燃性能。有些材料在1毫米厚度時能達到V-0等級，但減薄到0.5毫米后可能降為V-1。因此，選型時必須確認目標厚度下的認證狀態。

此外，RoHS、REACH等環保合規雖然不直接限制厚度，但會限制某些阻燃劑的使用，間接影響材料配方和厚度設計。

三、三步計算法：科學確定厚度范圍

理論再多，不如一個可操作的計算流程。以下三步可以幫助工程師快速鎖定合理的厚度區間。

第一步：根據熱流量估算最小厚度

已知芯片發熱功率（P，單位W）、允許的溫升（ΔT，單位°C）、接觸面積（A，單位m2），以及材料的導熱系數（λ，單位W/m·K），熱阻公式為：

R = ΔT / P

而熱阻又與厚度（d）相關：R = d / (λ × A)

合并可得：d = (ΔT × λ × A) / P

這個公式給出了在給定發熱功率和溫升限制下，材料需要的最小厚度。需要注意的是，這只是導熱方向的約束，實際選型還要考慮絕緣和機械要求。

第二步：根據工作電壓校核介電強度

介電強度（單位kV/mm）表示每毫米厚度能承受多少千伏電壓。一般要求：

最小厚度 ≥ 工作電壓 / 介電強度 × 安全系數

安全系數通常取1.5到2。例如，工作電壓為1000V，材料介電強度為10 kV/mm，安全系數取2，那么最小厚度 = 1000 / 10000 × 2 = 0.2毫米。如果材料介電強度只有5 kV/mm，厚度則需要翻倍到0.4毫米。

第三步：考慮制造公差與裝配余量

計算出的理論厚度，在實際生產中還要加上公差緩沖。比如計算需要0.5毫米，但供應商的厚度公差為±0.05毫米，那么設計值建議取0.55毫米，確保最薄處仍能滿足要求。

同時，裝配時的壓縮量也會改變實際厚度。如果片材在安裝中被壓縮20%，那么原始厚度需要更大。一般建議在設計時預留10%到30%的壓縮余量。

四、不同場景下的厚度參考

以上為經驗范圍，具體選型應結合實測數據和供應商提供的技術資料。

五、容易被忽略的三個工程細節

1. 厚度 ≠ 壓縮后厚度

很多導熱片在使用中會被壓縮，實際厚度小于標稱值。壓縮后的熱阻和絕緣性能會發生變化。建議向供應商索取壓縮應力-應變曲線以及不同壓縮率下的導熱數據，以模擬真實工況。

2. 邊緣效應

沖切或模切后的邊緣可能存在微小裂紋或毛刺，這些部位的介電強度會明顯下降。對于高壓應用，建議采用圓角設計或增加邊緣倒角，避免尖端放電。

3. 老化后的厚度穩定性

長期高溫老化可能導致材料收縮或軟化，厚度逐漸減小。應要求供應商提供高溫老化后的厚度保持率測試數據，通常要求125°C、1000小時后厚度變化小于5%。

導熱絕緣片的厚度，看似只是一個數字，實則是熱管理、電氣安全、機械可靠性的交匯點。選薄了，可能擊穿；選厚了，可能積熱。只有基于實際工況，通過熱流計算、電壓校核、公差分析，才能找到那個“剛剛好”的厚度。
